محل منبع: | چین |
---|---|
نام تجاری: | TGC |
گواهی: | ISO9001:2008 ISO14001:2004 |
شماره مدل: | میله های خنک کننده حلزونی |
مقدار حداقل تعداد سفارش: | 10 عدد |
قیمت: | negotiable |
جزئیات بسته بندی: | جعبه / جعبه پلاستیکی + کارتن |
زمان تحویل: | محصولات استاندارد در یک هفته |
شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
قابلیت ارائه: | 5000 کیلوگرم در ماه |
کلاسور: | 9.5٪ | درجه ایزو: | K30 |
---|---|---|---|
قطر: | 10.3 میلی متر | شناسه: | 0.85 میلی متر |
طول: | 330 میلی متر | زبری سطح: | خام پخته شده خالی |
دایره ای بودن: | 0.15 میلی متر | صراط مستقیم: | 0.15 میلی متر |
تراکم: | 14.45 | سختی HRA: | 94 |
TRS: | 4000 | اندازه دانه: | بسیار ریز |
برجسته: | ابزار برش فولاد سخت شده K30,ابزار برش فولاد سخت شده HRA 94,میله های کاربید K30 با سوراخ های خنک کننده حلزونی |

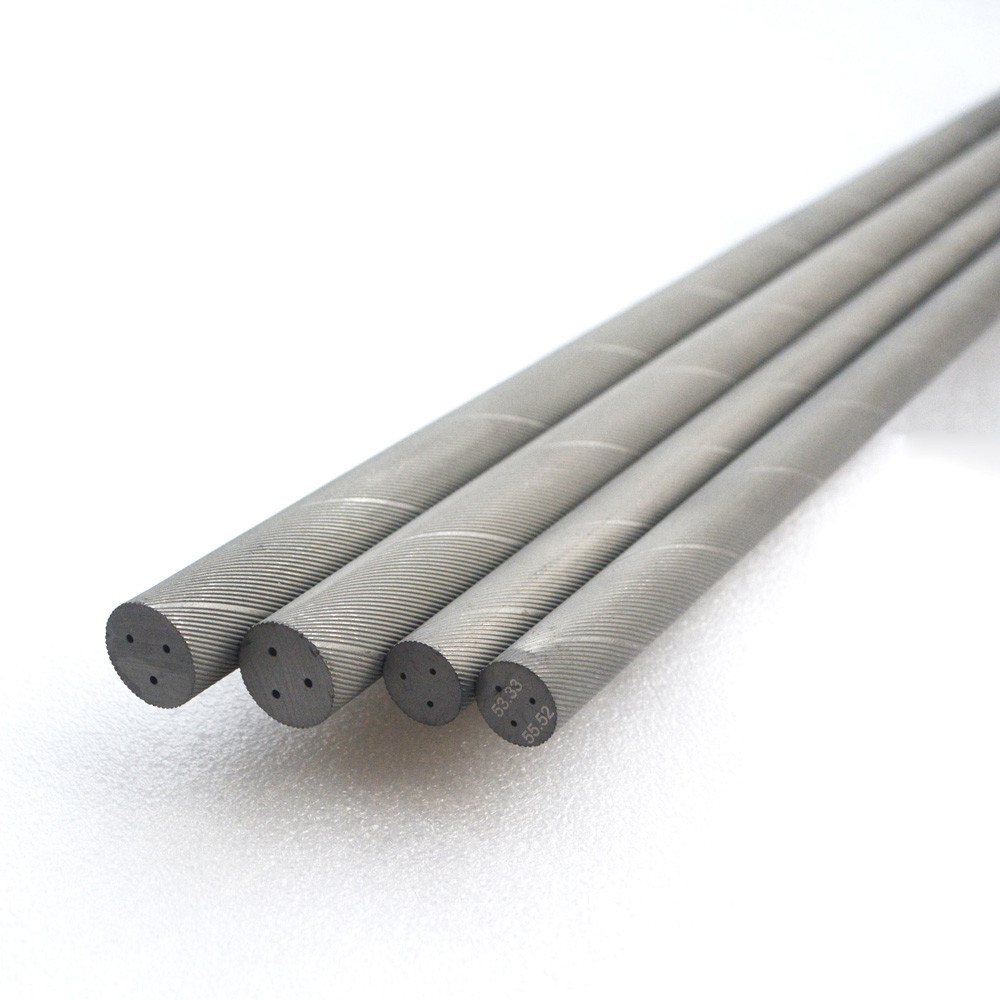

ابزار برش فولاد فوق سخت K30 کاربید خالی سه میله خنک کننده مارپیچ HRA 94
برگه اطلاعات برای درجه کاربید
ISO K30
کبالت: 9%
HRA 94
HV30 2040
TRS 4000
تراکم 14.45
مشخصات فنی:
قطر بیرونی: 1.30 میلی متر
قطر داخلی: 0.85 +/-0.15
TK: 5.10 میلی متر
گام: 54.41 میلی متر
طول: 330 میلی متر + 3 میلی متر یا طبق درخواست
زبری سطح: Raw sintered Ra 6.3 یا در صورت نیاز
کاربرد: مواد خام 0.4-0.4μm، با مقاومت در برابر سایش و چقرمگی ضربه خوب، و برای ماشینکاری فیبر کربن، گرافیت و سایر مواد کامپوزیت، و همچنین برای سختی > فولاد فوق سخت HRC60 خوب است.
برای جزئیات بیشتر نمرات، لطفاً برگه اطلاعات عمومی را در جزئیات زیر بررسی کنید:
قطر بیرونی میلی متر | TK میلی متر | قطر داخلی میلی متر | انحراف سوراخ ها موقعیت≤(mm) a |
گام میلی متر | ||||
OD | به من. | TK | به من. | شناسه | به من. | پ | به من. | |
6.30 | 0/0.3 | 1.9 | -0.4/0 | 0.600 | 0.15 ± | 0.15 | 18.85 | 0.34 ± |
6.30 | 2.2 | -0.4/0 | 0.500 | 0.15 ± | 0.15 | 22.45 | 0.42 ± | |
8.30 | 2.7 | -0.6/0 | 0.650 | 0.15 ± | 0.15 | 29.95 | 0.56 ± | |
ساعت 10.30 | 0/0.3 | 3.5 | -0.8/0 | 0.800 | 0.15 ± | 0.20 | 37.44 | 0.70 ± |
ساعت 12.30 | 4.2 | -0.8/0 | 0.900 | 0.15 ± | 0.30 | 44.93 | 0.84 ± | |
ساعت 14.30 | 4.7 | -0.8/0 | 1000 | 0.20 ± | 0.37 | 52.42 | 0.98 ± | |
ساعت 16.30 | 5.5 | -0.8/0 | 1.200 | 0.20 ± | 0.40 | 59.9 | 1.12 ± | |
ساعت 18.30 | 0/0.5 | 6.3 | -0.8/0 | 1.400 | 0.20 ± | 0.50 | 67.39 | 1.26 ± |
20.30 | 7.1 | -1.0/0 | 1.500 | 0.20 ± | 0.50 | 74.88 | 1.40 ± |
قطر بیرونی میلی متر | TK میلی متر | قطر داخلی میلی متر | انحراف سوراخ ها موقعیت≤(mm) a |
گام میلی متر | ||||
OD | به من. | TK | به من. | شناسه | به من. | پ | به من. | |
6.30 | +0/+2.5 | 2.9 | -0.4/0 | 0.500 | 0.15 ± | 0.15 | 32.65 | 0.46 ± |
8.30 | 4.0 | -0.4/0 | 0.700 | 0.15 ± | 0.15 | 45.53 | 0.62 ± | |
9.30 | 5.1 | -0.6/0 | 0.850 | 0.15 ± | 0.20 | 48.97 | 0.69 ± | |
ساعت 10.30 | +0/+2.75 | 5.1 | -0.6/0 | 0.850 | 0.15 ± | 0.20 | 54.41 | 0.77 ± |
ساعت 12.30 | 6.3 | -0.6/0 | 1.100 | 0.15 ± | 0.30 | 65.3 | 0.92 ± | |
ساعت 14.30 | +0/+3.5 | 7.3 | -0.8/0 | 1.400 | 0.20 ± | 0.40 | 76.18 | 1.08 ± |
ساعت 15.30 | 7.8 | -0.8/0 | 1.400 | 0.20 ± | 0.40 | 81.62 | 1.15 ± | |
ساعت 16.30 | 8.3 | -0.8/0 | 1.600 | 0.20 ± | 0.40 | 87.06 | 1.23 ± | |
ساعت 18.30 | 9.5 | -0.8/0 | 1.700 | 0.20 ± | 0.50 | 97.95 | 1.38 ± | |
20.30 | 10.2 | -0.8/0 | 1.900 | 0.25 ± | 0.50 | 108.83 | 1.54 ± |
تحمل عمومی برای میله های کاربید جامد زمینی نهایی h6 | ||||||||||
قطر | تحمل میکرومتر | طول | تحمل | صراط مستقیم | تحمل | دایره ای بودن | تحمل ها | |||
<3.0 | -6/0 | <100.0 | +0.5/+1.0 | <4.0 | 0.07 | <3،0 | 2.0 میکرون | |||
3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2.5 میکرون | |||
6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6،1-10،0 | 3.0 میکرون | |||
10.0-18.0 | -11/0 | >12.5 | 0.04 | 10،1-18،0 | 3.5 میکرون | |||||
18.0-30.0 | -13/0 | 18،1- 30،0 | 4.0 میکرون | |||||||
30.0-50.0 | -16/0 | 30،1- 50،0 | 5.0 میکرون |
میله های کاربید تنگستن ما:
محدوده ISO | شرکت (%) | WC شامل دوپینگ (%) |
تراکم (g/cm3) |
HV 30 (N/mm2) |
HRA | TRS | KIc* (شتی) (MNm-3/2) |
کاربرد |
K10 | 6 | 94 | 14.8 | 1900 | 93.8 | > 3900 | 9 | فولادهای بدون آلیاژ و سخت شده فلزات غیر آهنی آلیاژهای آلومینیوم چدن کامپوزیت ها (CFRP و GFRP) |
K10 - K20 | 8 | 92 | 14.6 | 1710 | 92.5 | > 4000 | 9.5 | فولادهای بدون آلیاژ و سخت شده فلزات غیر آهنی فلزات غیر آهنی پلاستیک ها |
K20 - K30 | 9 | 91 | 14.3 | 1680 | 92.2 | > 3900 | 9 | مواد با سختی بالا آلیاژهای آلومینیوم چدن گرافیت |
K30 - K40 | 10 | 90 | 14.5 | 1610 | 91.9 | > 4200 | 10.5 | فولادها فولادهای مقاوم در برابر خوردگی و حرارت فولادهای ضد زنگ فلزات غیر آهنی آلیاژهای مبتنی بر نیکل آلیاژهای آلومینیوم |
K40 - K50 | 12 | 88 | 14.1 | 1680 | 92.3 | > 4400 | 10 | فولادها فولادهای مقاوم در برابر خوردگی و حرارت فولادهای ضد زنگ فلزات غیر آهنی آلیاژهای تیتانیوم |
K40 - K50 | 13 | 87 | 13.9 | 1700 | 92.4 | > 4000 | 9.5 | فولادهای مقاوم در برابر خوردگی و حرارت فلزات غیر آهنی آلیاژهای مبتنی بر نیکل آلیاژهای تیتانیوم |
