شرکت کاربید سیمانی Zhuzhou TGC، با مسئولیت محدود.متخصص در تولید انواع میله های کاربید تنگستن
| محل منبع: | چین |
|---|---|
| نام تجاری: | OUQI |
| گواهی: | ISO9001:2008 ISO14001:2004 |
| شماره مدل: | Endmills Blanks |
| مقدار حداقل تعداد سفارش: | 10 عدد |
| قیمت: | قابل مذاکره |
| جزئیات بسته بندی: | جعبه / جعبه پلاستیکی + کارتن |
| زمان تحویل: | محصولات استاندارد در یک هفته |
| شرایط پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه: | 5000 کیلوگرم در ماه |
| مواد: | 8 درصد کبالت | درجه ایزو: | K20-k30 |
|---|---|---|---|
| قطر: | 3 میلی متر | طول: | 40 میلی متر |
| تحمل: | h6/h5 | زبری سطح: | Ra 0.2 |
| دایره ای بودن: | 0.02 | صراط مستقیم: | 0.02 |
| تراکم: | 14.56 | سختی HV30: | 1900 |
| TRS: | 4000 | اندازه دانه: | - |
| برجسته کردن: | بلنک های آسیاب کاربید سیمانی کوچک,8 درصد فرز کاربید سیمانی کبالت,مته های مته کاربید سیمانی PCB |
||

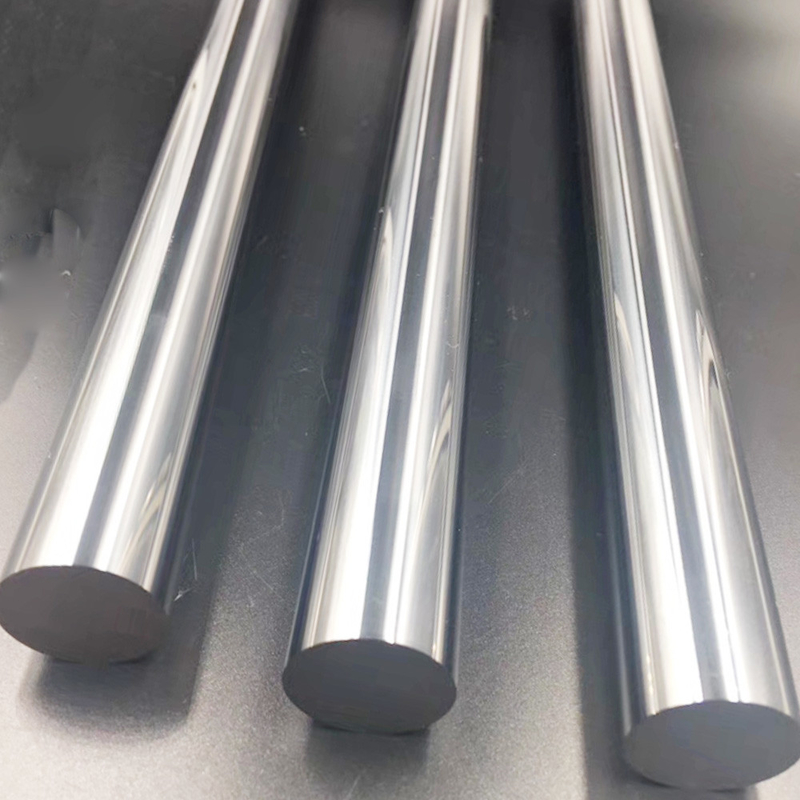

PCB کوچک قطعات آسیاب کاربید سیمانی را با 8٪ کبالت به عنوان چسب مته می کند.
قطر بیرونی: 3 میلی متر
طول: 40 میلی متر یا مطابق با نیاز
زبری: Ra 0.2 یا Ra 0.05
پخ یک طرف: 0.5 * 45 درجه
| مقطع تحصیلی | تراکم | TRS | سختی | خواص و برنامه های کاربردی |
| g/cm3 | N/mm2 | HV30 | ||
| YU08 | 14.56 | 4000 | 1900 | مناسب برای ساخت میکرو مته با قطر کمتر از 0.8 میلی متر برای ماشین کاری PCB.همچنین برای ساخت انواع ابزار کاربید سیمانی جامد برای ماشینکاری الیاف شیشه، چوب، پلاستیک، کاغذ و برنج، آلیاژ Al و غیره مناسب است. |
| قطر میلی متر | طول میلی متر | قطر میلی متر | طول میلی متر | |||||
| دی | تحمل | L | تحمل | دی | تحمل | L | تحمل | |
| 1.60 | +0/-0.006 | 20 | 0/0.5 | 10.00 | +0/-0.009 | 50 | 0/0.5 | |
| 2.35 | 30 | 0/0.5 | 10.00 | 70 | 0/0.5 | |||
| 2.35 | 45 | 0/0.5 | 10.00 | 72 | 0/0.5 | |||
| 3.00 | 60 | 0/0.5 | 10.00 | 75 | 0/0.5 | |||
| 4.00 | +0/-0.008 | 40 | 0/0.5 | 10.00 | 80 | 0/0.5 | ||
| 4.00 | 46 | 0/0.5 | 10.00 | 90 | 0/0.5 | |||
| 4.00 | 50 | 0/0.5 | 10.00 | 100 | 0/0.5 | |||
| 4.00 | 60 | 0/0.5 | ساعت 12.00 | +0/-0.011 | 70 | 0/0.5 | ||
| 4.00 | 75 | 0/0.5 | ساعت 12.00 | 79 | 0/0.5 | |||
| 4.00 | 100 | 0/0.5 | ساعت 12.00 | 83 | 0/0.5 | |||
| 5.00 | 50 | 0/0.5 | ساعت 12.00 | 100 | 0/0.5 | |||
| 5.00 | 60 | 0/0.5 | ساعت 12.00 | 120 | 0/0.5 | |||
| 5.00 | 100 | 0/0.5 | ساعت 13.00 | 100 | 0/0.5 | |||
| 6.00 | 40 | 0/0.5 | ساعت 14.00 | 75 | 0/0.5 | |||
| 6.00 | 50 | 0/0.5 | ساعت 14.00 | 80 | 0/0.5 | |||
| 6.00 | 58 | 0/0.5 | ساعت 14.00 | 83 | 0/0.5 | |||
| 6.00 | 60 | 0/0.5 | ساعت 14.00 | 100 | 0/0.5 | |||
| 6.00 | 67 | 0/0.5 | ساعت 16.00 | 80 | 0/0.5 | |||
| 6.00 | 75 | 0/0.5 | ساعت 16.00 | 90 | 0/0.5 | |||
| 6 | 100 | 0/0.5 | 20.00 | +0/-0.013 | 100 | 0/0.5 | ||
| 8 | +0/-0.009 | 50 | 0/0.5 | |||||
| 8 | 60 | 0/0.5 | ||||||
| 8 | 63 | 0/0.5 | ||||||
| 8 | 75 | 0/0.5 | ||||||
| 8 | 90 | 0/0.5 | ||||||
| 8 | 100 | 0/0.5 | ||||||
| تحمل عمومی برای میله های کاربید جامد زمینی نهایی h6 | ||||||||||
| قطر | تحمل میکرومتر | طول | تحمل | صراط مستقیم | تحمل | دایره ای بودن | تحمل ها | |||
| ＜3.0 | -6/0 | ＜100.0 | +0.5/+1.0 | ＜4.0 | 0.07 | <3،0 | 2.0 میکرون | |||
| 3.0-6.0 | -8/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2.5 میکرون | |||
| 6.0-1.0 | -9/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6،1-10،0 | 3.0 میکرون | |||
| 10.0-18.0 | -11/0 | ＞12.5 | 0.04 | 10،1-18،0 | 3.5 میکرون | |||||
| 18.0-30.0 | -13/0 | 18،1- 30،0 | 4.0 میکرون | |||||||
| 30.0-50.0 | -16/0 | 30،1- 50،0 | 5.0 میکرون | |||||||
| تحمل عمومی برای میله های کاربید جامد زمینی نهایی h5 | ||||||||||
| قطر | تحمل میکرومتر | طول | تحمل | صراط مستقیم | تحمل | دایره ای بودن | تحمل ها | |||
| ＜3.0 | -4/0 | ＜100.0 | +0.5/+1.0 | ＜4.0 | 0.07 | <3،0 | 2.0 میکرون | |||
| 3.0-6.0 | -5/0 | 100.0-165.0 | +1.0/+2.5 | 4.5-5.0 | 0.06 | 3,0- 6,0 | 2.5 میکرون | |||
| 6.0-1.0 | -6/0 | 165.0-335.0 | +1.0/+6.0 | 5.5-12 | 0.05 | 6،1-10،0 | 3.0 میکرون | |||
| 10.0-18.0 | -8/0 | ＞12.5 | 0.04 | 10،1-18،0 | 3.5 میکرون | |||||
| 18.0-30.0 | -9/0 | 18،1- 30،0 | 4.0 میکرون | |||||||
| 30.0-50.0 | -11/0 | 30،1- 50،0 | 5.0 میکرون |
|||||||
